概述

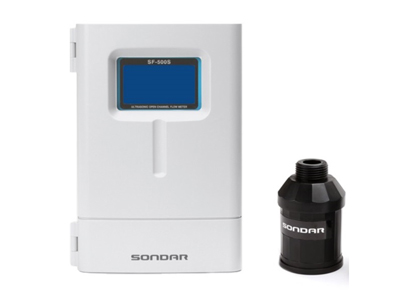

SF-500S超聲波明渠流量計是一種用于開放水渠流

量的測量儀器。明渠流量計通過流量與液位間的比

例關系計算出相應的瞬時流量與累計流量。因此測

量準確的液位是非常重要的。SF-500S通過先進的

超聲波技術保證測量的準確度，并提供多種測控算

法，適合于各種不同的堰河水槽。設置好的參數自

動存入內部系統，用USB可以備份流量信息，用戶

能有效地分析流量的變化趨勢，方便快捷。

儀表特點

◆ 明渠式傳感器

◆ 以用戶為中心的設計

◆ 使用6個按鍵設置參數，設置簡單實用

◆ 以QR碼為基準，提供維修指導

◆ RS232\RS485\Modbus通信接口

◆ 提供USB備份功能及固件升級

◆ 有足夠的數據記錄存儲空間

◆ 內置大量堰和槽的規格數據庫

技術參數

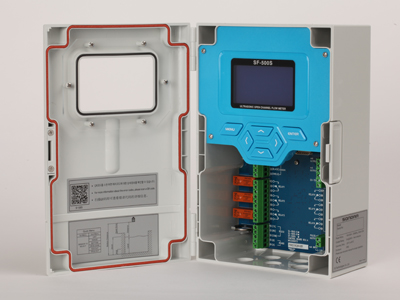

SF-500S控制器

測量方式

超聲波脈沖反射方式

測量范圍

0.00m /h~200,000,00m /h

測量精度

0.2%滿量程

分辨率

1mm

阻尼率

0.1m/min~100m/min（可調）

數據記錄

最長672天（記錄周期1小時）

輸出

模擬信號 2個，4~20mA最大負載750Ω

繼電器 3

通訊接口 RS232,RS485,Modbus

顯示方式

圖形LCD

防護等級

Ip65

工作溫度

-20℃~60℃

材質

聚碳酸酯（Polycarbonate）

尺寸規格

166（W）×250(H)×95(D)mm

重量

約2kg

電源

Ac100~230V,DC 10~30V

技術參數

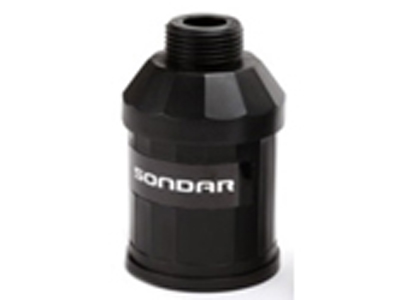

LXD-04(傳感器)

測量范圍

0.3~4M（0.98-13FT）

發射全角

在-3DB分界線8°

螺紋規格

1"PF

重量

1.0KG

傳感器材質

PVDF

工作溫度

-30℃~70℃（-22°F~158°F）

溫度補償

內置溫度傳感器

外置溫度傳感器可選

防護等級

IP68

電纜

雙絞線（AWG18）

認證

CE、UL、FCC

保修期

3年
